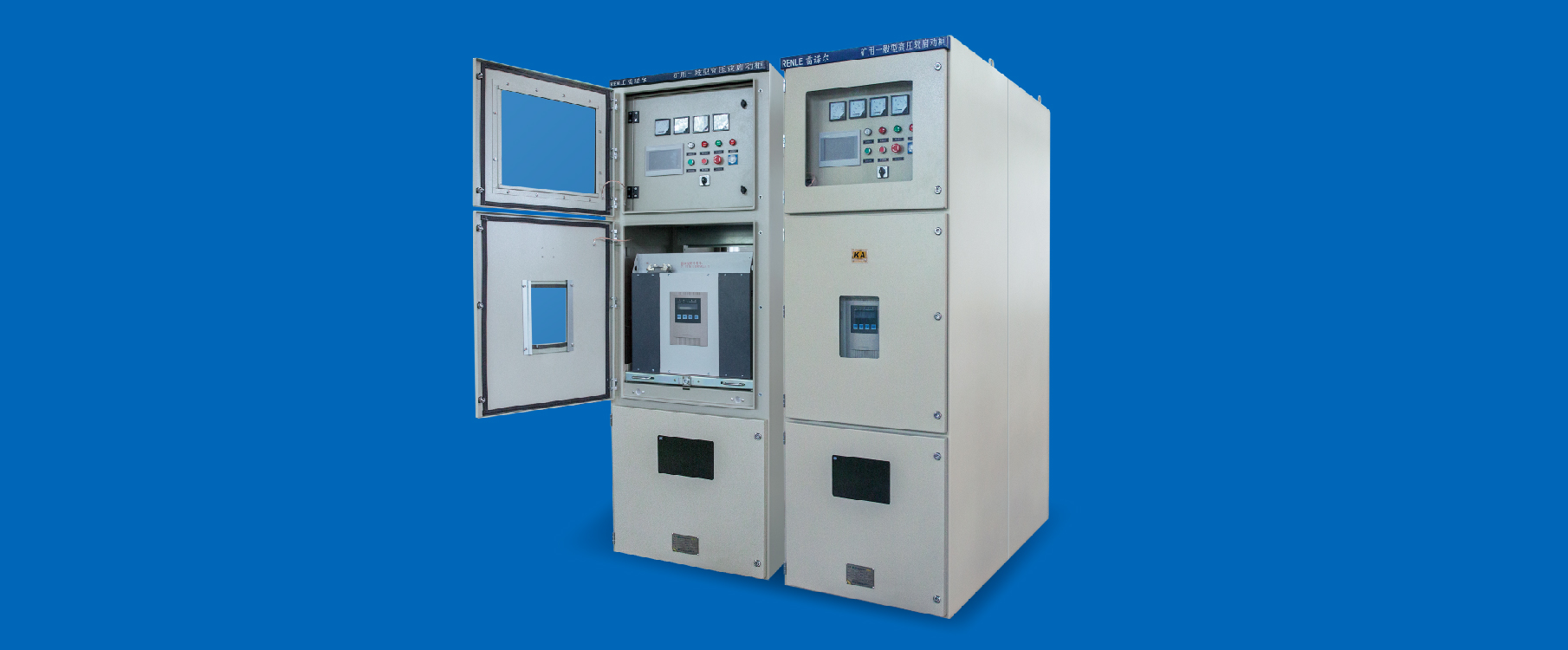

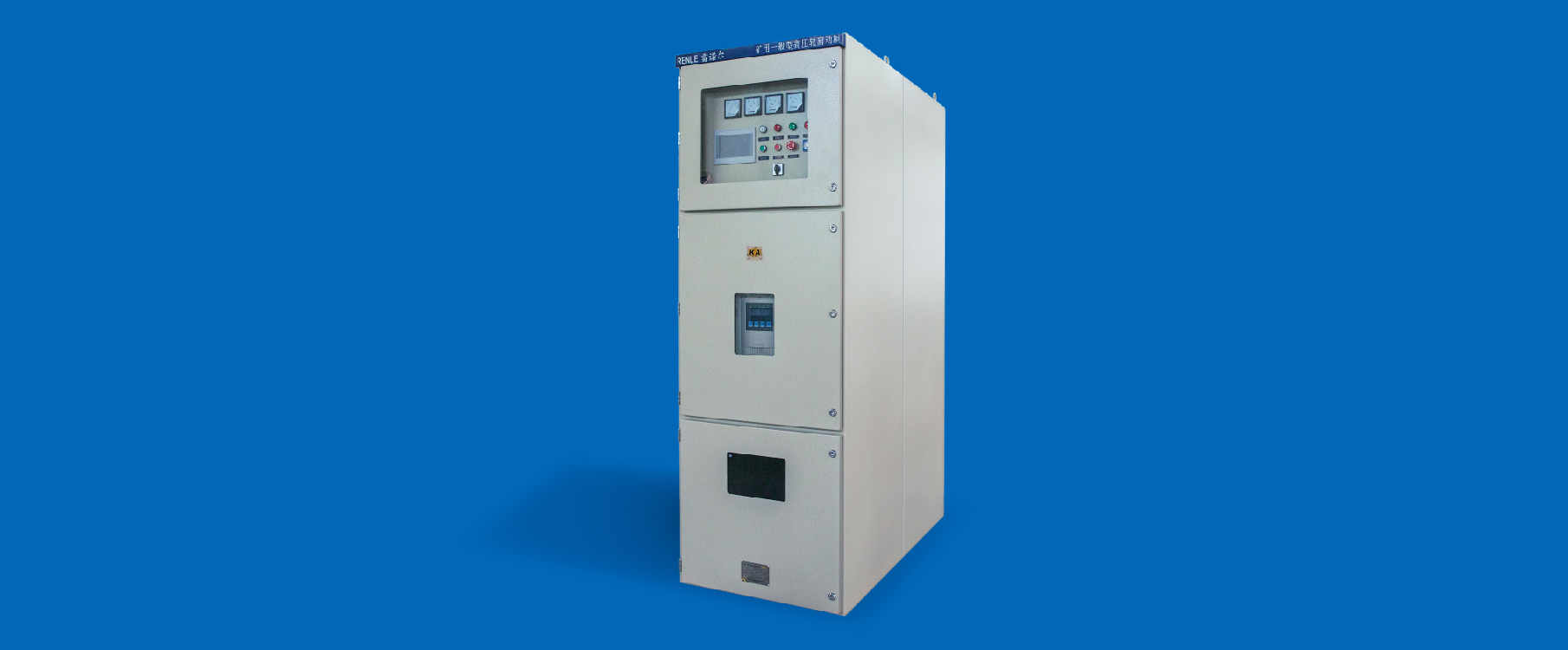

GKGR 礦用一般型高壓真空軟起動柜（以下簡稱軟起動柜）標識為：（KA），適用于煤礦無瓦斯、無粉塵、無爆炸性危險場所及非煤礦山等其它類似的礦井下中央控制室、井底停車場、主要通風道、機電峒室，還可廣泛應用在地面上大型鋼鐵、石油化工、污水處理場、發電 廠等場所。

完整的軟啟動柜包括：電源模塊、可控硅模塊、電動機保護模塊、通訊模塊等。其控制核心是微處理器CPU，微處理系統可以對電機進行起動和保護。

CPU 控制SCR 進行相位角觸發控制以降低加在電機上的電壓，然后通過控制加在電機上的電壓和電流平滑的增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網自身的沖擊。同時也減少了對連接在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機。

產品特點：

結構特點

采用三室隔離設置。分別為功率組件室、主控繼電室、主回路連接室。

變頻器運行模式

高壓變頻器具有工藝開環運行、工藝閉環運行、減速停機、自由停機等多種運行模式。

報警/故障復位

當系統出現預警或故障時，本地面板上的蜂鳴器會報警，可點擊消音蜂鳴器聲音；可以按“復位”按鈕消除故障或報警，如不可消除需解決故障或報警。

工作原理：

GKBP系列高壓變頻器為電壓源型、功率單元串聯多電平、高-高變頻器，所有功率單元分為數量相同的三組，組內串聯。電網高壓電源，經由移相變壓器移相隔離降壓，分組輸出為多路具有相位差的低壓電源，給所有功率單元提供隔離電源。功率單元為三相輸入單相輸出的H橋逆變器，三相交流電經整流后，逆變輸出為單相PWM輸出電壓、頻率可調的交流電。每組功率單元級間串聯，形成多電平階梯 PWM 電壓輸出，無需中間濾波環節，即可直接驅動高壓電動機。

級聯多電平高壓變頻器采用多脈沖移相整流技術，極大降低對電網側的諧波，幾乎對網側的無諧波污染，同時提高了網側的功率因數輸出側采樣多電平疊加技術，輸出波形接近正弦波，極大減小了對電機的諧波干擾及轉矩脈動，調速平滑穩定，且降低了電機工作噪音。

主控制部分和單元控制部分的控制信號通過光纖進行信號傳輸，有效避免電磁干擾，保證系統控制信號傳輸?shù)目煽啃浴?/span>

環境要求：

1、環境溫度：在-10℃~+40℃范圍內，低于0℃可能需要預熱，高于40℃需要降額運行，24小時的平均值應在5℃~35℃的范圍內；

2、相對濕度：在最高溫時（40℃）應低于50%；低溫不應超過85%；不得因溫度變化發生結露；

3、高度：海拔1000m以下，高于1000m時需降額使用。（超過1000m訂貨前前需事先通知廠家）；

4、氣壓：應在860~1060KPa的范圍內；

5、空氣質量：電氣室內的粉塵應大致與大氣粉塵相等，特別是不應含有鐵粉、有機硅顆粒等。

產品型號說明：

應用領域

廣泛應用于煤礦、非煤礦礦山、電力系統、機械制造、水泥生產、冶金、采油、化工、水處理等行業的鼠籠式交流異步、同步電機。作為三相電壓3KV-10KV中高壓電機起動、控制、保護、軟停之用。
礦用一般型高壓真空軟起動柜GKGR選型表

備注：

1、電機額定電流大于電流等級電流上限值+8%時，應選用大一檔產品。

2、電機功率超過最大適應電機功率時，應選用大一檔產品。

3、電機功率在2000kw以上時，請再加一個差動保護箱。

4、軟起動器的額定電流根據用戶電機的額定電流來進行標稱。
